一、通用電氣ZN85-40.5戶內高壓真空斷路器概述

ZN85-40.5(3AV3)型戶內交流高壓真空斷路器適用于三交流50Hz、35kV的電力系統中，可供工礦企業、發電廠及變電站等作為保護和控制設備之用，并適用于頻繁操作的場合。
本產品性能符合國家標準GB1984《交流高壓斷路器》及JB3855《3.6～40.5kV戶內交流高壓真空斷路器》等標準的規定。

二、通用電氣ZN85-40.5戶內高壓真空斷路器具體介紹

ZN85-40.5真空斷路器構成

ZN85斷路器的基本配置由以下部分組成：如下

三相獨立的中間封接式縱磁場真空滅弧室

電動（手動）彈簧操作機構

底盤車（包括推進機構、連鎖機構、行程開關等）

一次動插頭

分合閘線圈各1支

4對常開/常閉輔助接點

手動儲能手柄

操作次數計數器

6只觸臂及6只動觸頭

低壓控制插頭

用于承載及推進推出斷路器的底盤小車

每臺斷路器均經包含如下項目的出廠試驗：如下

結構檢查?

真空斷口、相間及對地工頻耐壓試驗?

斷路器低電壓試驗

分合閘時間

分合閘不同期

彈跳時間

輔助回路耐壓試驗

主回路電阻測量

斷路器手車互換性試驗

機械特性試驗

三、通用電氣ZN85-40.5戶內高壓真空斷路器主要結構

真空斷路器主要包含三大部分：真空滅弧室、電磁或彈簧操動機構、支架及其他部件。真空滅弧室按照開關型式不同有外屏蔽罩式陶瓷真空滅弧室、中間封接杯狀縱磁場小型化真空滅弧室、內封接式玻璃泡滅弧室，其基本結構如下：

1、氣密絕緣系統(外殼)

由陶瓷、玻璃或微晶玻璃制成的氣密絕緣筒、動端蓋板、定端蓋板、不銹鋼波紋管組成的氣密絕緣系統是一個真空密閉容器。為了保證氣密性，除了在封接式要有嚴格的操作工藝，還要求材料本身透氣性和內部放氣量小。

2、導電系統

由定導電桿、定跑弧面、定觸頭、動觸頭、動跑弧面、動導電桿構成。觸頭結構大致有三種：圓柱形觸頭、帶有螺旋槽跑弧面的橫向磁場觸頭、縱向磁場觸頭。目前采用縱磁場技術，此種滅弧室具有強而穩定的電弧開斷能力。

3、屏蔽系統

屏蔽罩是真空滅弧室中不可缺少的元件，并且有圍繞觸頭的主屏蔽罩、波紋管屏蔽罩和均壓用屏蔽罩等多種。主屏蔽罩的作用是：a防止燃弧過程中電弧生成物噴濺到絕緣外殼的內壁，從而降低外殼的絕緣強度。b改善滅弧室內部電場分布的均勻性，

有利于降低局部場強，促進真空滅弧室小型化。c冷凝電弧生成物，吸收一部分電弧能量，有助于弧后間隙介質強度的恢復。

4、操作機構

按照斷路器型式不同，采用的操作機構不同。常用的操作機構有彈簧操作機構、CD10電磁操作機構、CD17電磁操作機構、CT19彈簧儲能操作機構、CT8彈簧儲能操作機構。

其它部件

基座、絕緣支撐件、絕緣子等。

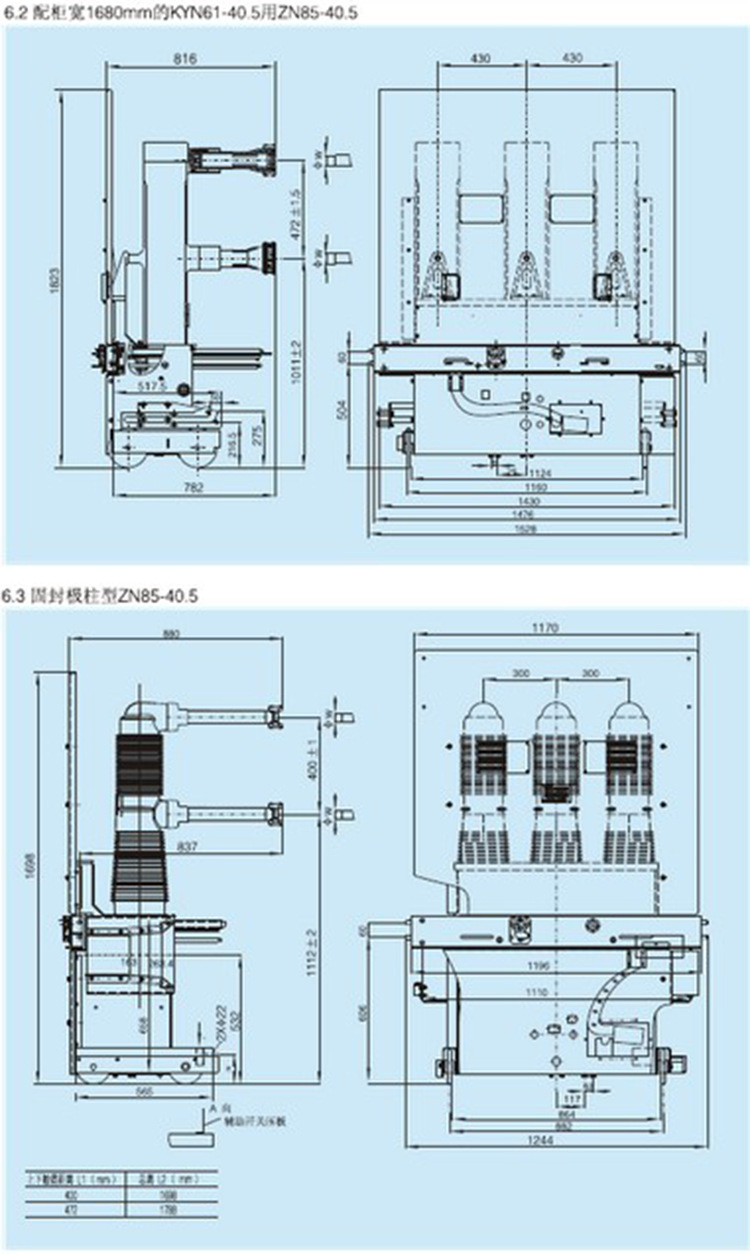

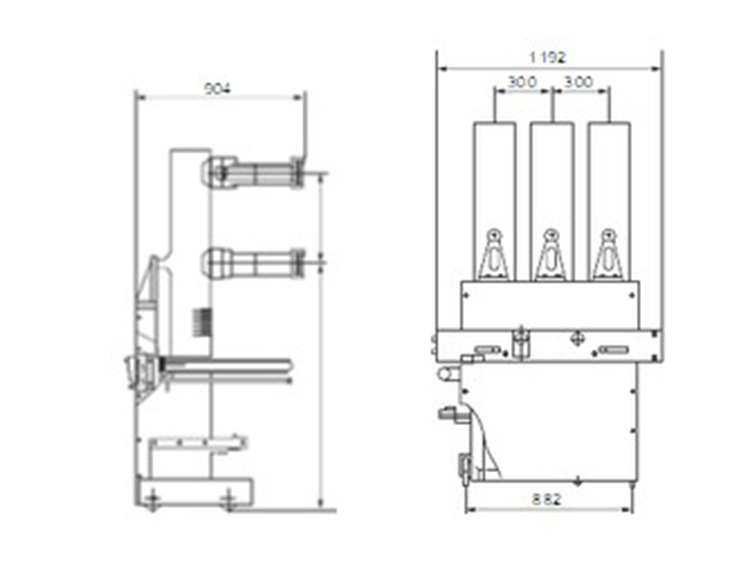

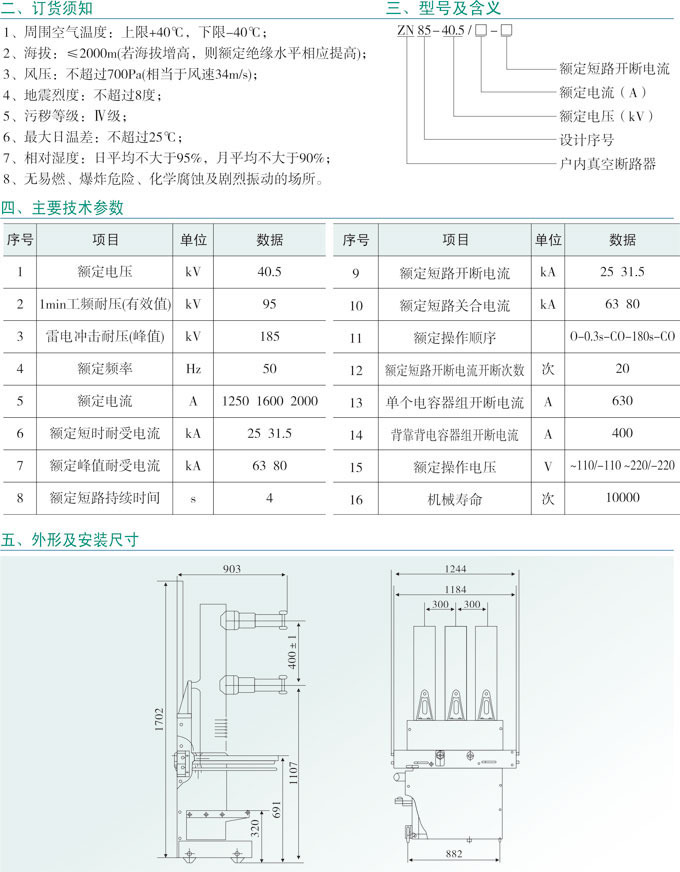

四、通用電氣ZN85-40.5戶內高壓真空斷路器主要參數

      ZN85真空斷路器的參數，大致可劃分為選用參數和運行參數兩個方面。前者供用戶設計選型時使用；后者則是斷路器本身的機械特性或運動特性，為運行、調整的技術指標。下表是選用參數的列項說明，并以三種真空斷路器數據為例。表中所列各項參數，均須按JB3855和DL403標準的要求，在產品的型式試驗中逐項加以驗證，終數據以型式試驗報告為準。

本公司接受特定要求的產品定制，如果您有任何技術需求，請來電咨詢，咨詢電話：400-0755-026。

五、通用電氣ZN85-40.5戶內高壓真空斷路器工作原理

1、儲能動作儲能電機輸出扭矩通過單向軸承經鏈傳動，帶動傳動爪運動，推動儲能軸轉動，驅動儲能軸上的掛彈簧拐臂轉動，從而拉長合閘彈簧，達到儲能目的，當合閘彈簧儲能完成后，能量由儲能保持摯子保持住。在此同時，儲能指示帶動儲能微動作開關動作，切斷儲能電機的電源，完成整個儲能動作。

2、分閘、合閘動作a.合閘動作機構儲能后，若接到合閘信號，合閘脫扣器的動鐵芯將被吸合向前運動，促使合閘半軸作順時針?lè)较蜣D(zhuǎn)動。從而解除了儲能保持摯子對儲能軸的約束，合閘彈簧的能量釋放，使合閘凸輪作順時針?lè)较蜣D(zhuǎn)動，通過一級四連桿傳動機構及絕緣拉桿帶動真空灰弧室的動導電桿向上運動，完成合閘動作。b.分閘動作合閘動作完成后，一旦接到分閘信號，脫扣半軸在脫扣力的作用下逆時針轉動，半軸對分閘脫扣部分的約束解除，分閘脫扣部分在斷路器的觸頭壓力彈簧和分閘彈簧的作用下，作逆時針?lè)较蜣D(zhuǎn)動，真空滅弧室的動導電桿在一級四連桿機構及絕緣拉桿的帶動下向下運動，從而完成分閘動作。　　

六、通用電氣ZN85-40.5戶內高壓真空斷路器安裝與維護

1、斷路器既可作為固定單元安裝，可以作為手車單元安裝。

2、斷路器投入運行前，應仔細核對各操作元件的額定電壓(或電流)是否與實際相符，并用機構所具有的儲能及合、分閘方式進行試操作，以檢查各項指標是否正確。

3、斷路器在使用過程中，應定期用工頻耐壓法(42KV1min)檢查真空滅弧室的真空度。若發現滅弧室有持續擊穿現象，則該斷路器將不能再繼續使用。

4、正常運行的斷路器應定期維護，清除絕緣體表面灰塵及污物，并在機構內部摩擦部位加注適量潤滑油。

5、操作人員應了解斷路器的結構、性能及安裝使用和維護的知識，對運行中出現的問題予以記錄，必要時請與制造廠家聯系

七、通用電氣ZN85-40.5戶內高壓真空斷路器使用條件

1、一般使用條件

 正常運行條件：戶內型設備?環境空氣溫度：-10℃～+40℃

 相對濕度：日平均值≤95%月平均值≤90%

 地震烈度：低于8級

 海拔高度：1000米以下

 無火災爆炸、嚴重污穢、化學腐蝕及劇烈震動的場所

2、電氣性能

系統電壓：35kV

額定電壓：40.5kV

額定頻率：50Hz

額定電流：630-1250-1600A

額定短時耐受電流及時間20-25-31.5kA,4S

額定峰值耐受電流：50-63-80kA

額定絕緣水平：工頻耐壓（50Hz,1min）：95kV,1min，雷電沖擊耐壓：185kV，

3、操作順序與輔助電壓

操作順序：O-0.3s-CO-180s

輔助電壓：合分閘線圈：110/220VDC儲能電機：110/220VDCorAC

4、安全距離相間距（中心距）：300mm

  裸導體相間及對地空氣距離：300mm爬電距離：810mm。

八、通用電氣ZN85-40.5戶內高壓真空斷路器注意事項

1、真空斷路器出廠時已裝入密封的包裝箱內并加以固定，運輸、裝卸過程中，不得翻轉、傾斜、碰撞、同時應采取防震措施。

2、購買用戶收到斷路器后，首先要檢查外包裝是否損壞；開箱后應檢查斷路器是否損傷，核對產品銘牌，產品合格證，使用說明書是否與訂貨單相符，隨機文件及附件是否齊全。后，請按產品技術規定作工頻耐壓試驗及回路電阻測試。

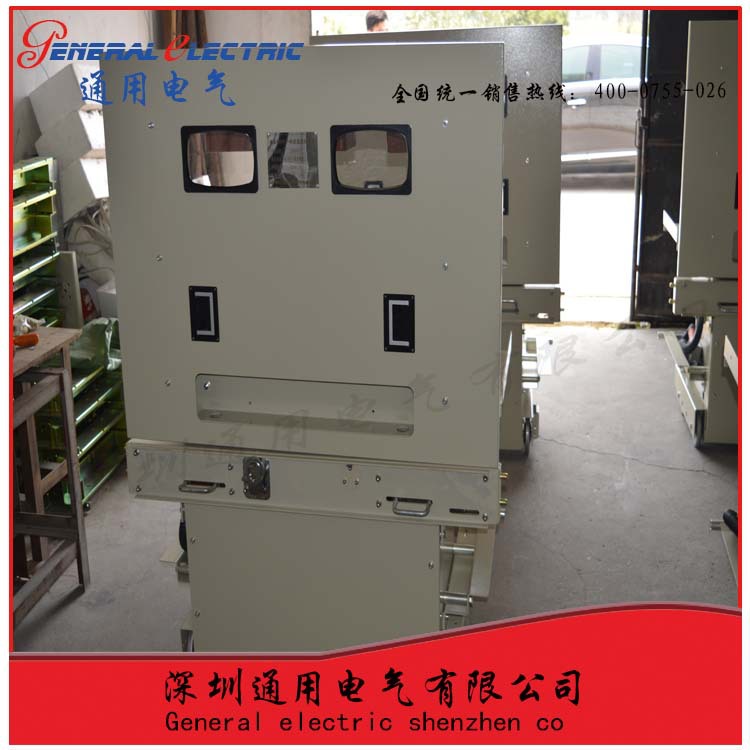

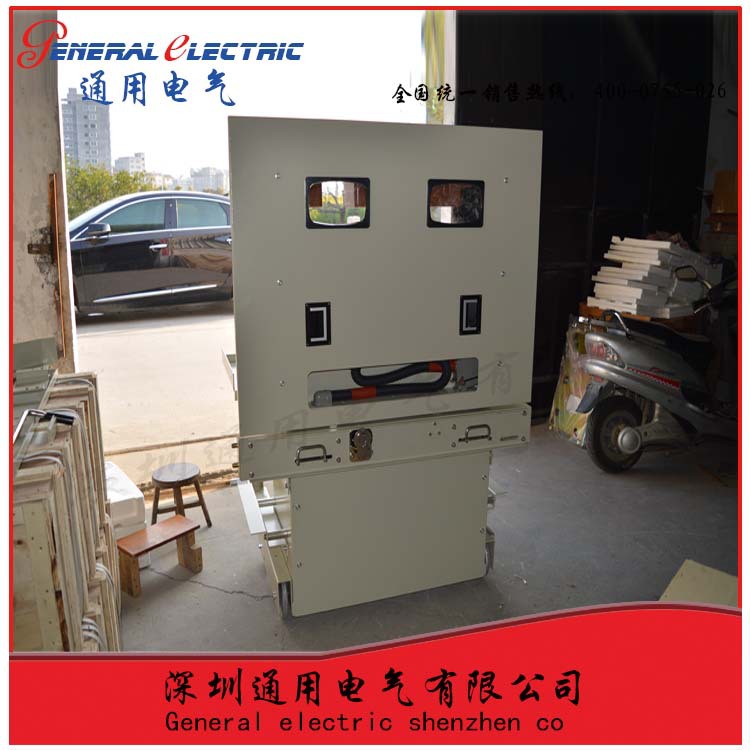

九、通用電氣ZN85-40.5戶內高壓真空斷路器實景圖
